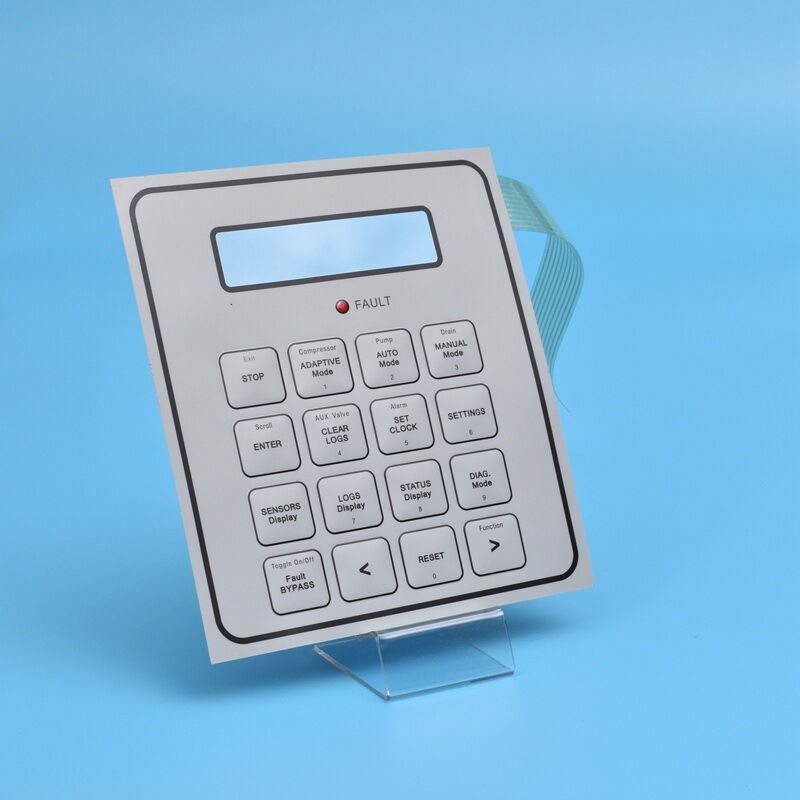

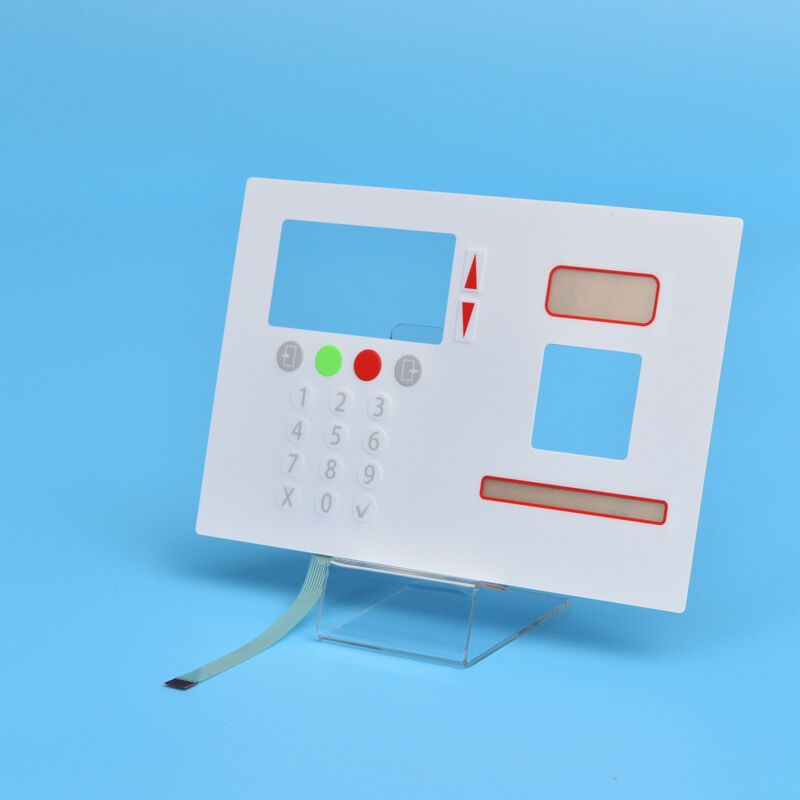

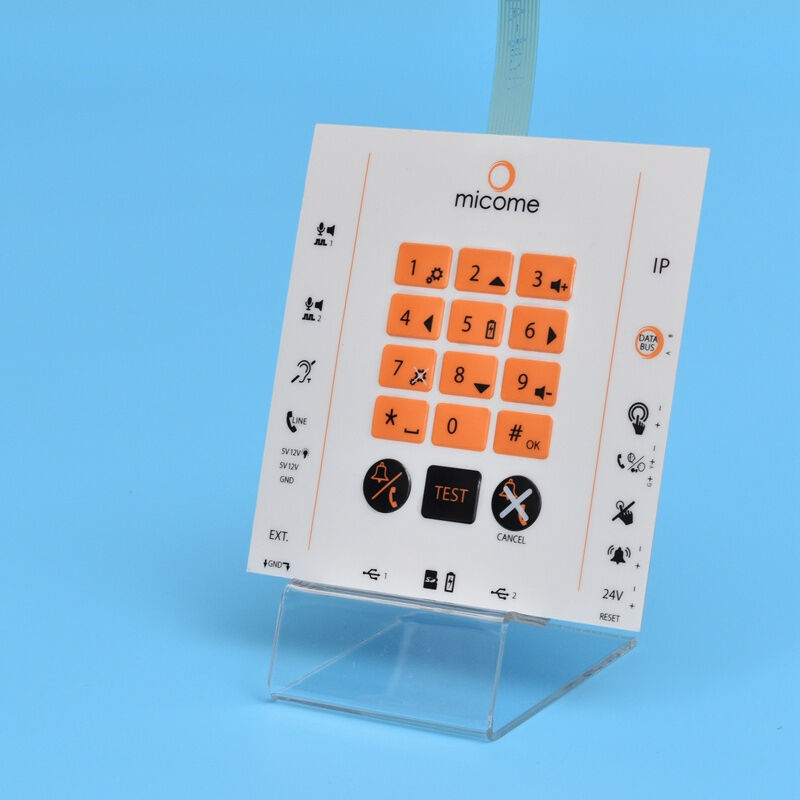

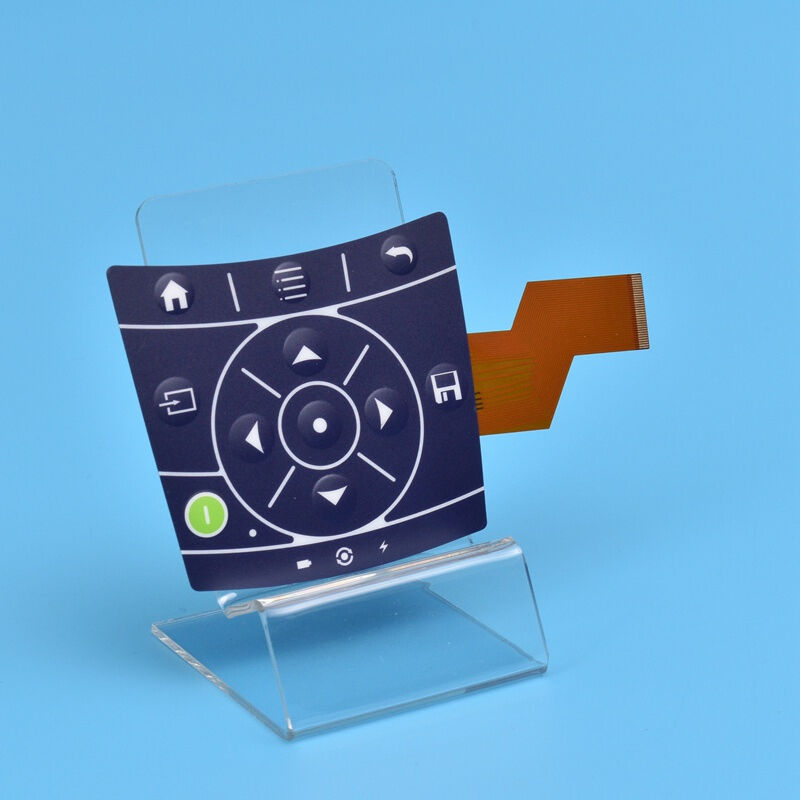

Circuito impreso flexible del tablero flexible flexible liso del PWB de la sensación del control
-
Resaltar
Placa PCB Flexible control suave
,membrana duradera de circuito impreso Flexible
,interruptor de membrana Flexible PCB de alto rendimiento
-
Modelo NO.HC-FPC-006
-
MaterialFibra Sintética
-
Retardante de llamaV2
-
Mecánico rígidoRígido
-
Tecnología de procesamientolámina electrolítica
-
Materia primaCobre
-
Materiales aislantesResina epoxídica
-
Tamaño289,00 mm * 216,00 mm
-
Cuenta de claves136 llaves
-
Tipo de conector65 pines (Zif)
-
Conteo de LED12 piezas
-
Resistencia del cable≤ 1 ohmio/cm
-
Clasificación actual25-100 mA, 0-30 VCC
-
Voltaje de trabajo≤ 50 V de corriente continua
-
Voltaje de aislamiento≤ 100 M ohmios 250 V CC
-
Cantidad de orden mínima100
Circuito impreso flexible del tablero flexible flexible liso del PWB de la sensación del control
Circuito impreso flexible del tablero flexible flexible liso del PWB de la sensación del control
Somos una empresa de fabricación profesional con sistemas de producción integrales, personal técnico estable y la capacidad de brindar soluciones completas de servicio integral.
Estructura de capas
- Cubrir
- adhesivo de superposición
- Retenedor de cúpula
- cúpula metálica
- Adhesivo espaciador
- Circuito
- Adhesivo trasero (disponible a petición del cliente)
Capacidades de producción
Nuestras instalaciones de fabricación integrales incluyen:
- Departamento de serigrafía
- Túnel IR y horno IR
- Probador de espesor
- Máquina de corte por láser
- Departamento de punzonado y punzonadora
- Sección clave en relieve
- Línea de montaje
- Departamento de Ensayos Eléctricos y OQC
- Pruebas de aspecto virtuales
- Sección de revestimiento de PU
Especificaciones técnicas
| Resistencia del cable | ≤ 1 ohmio/cm |
| Clasificación actual | 25-100 mA, 0-30 VCC |
| Voltaje de trabajo | ≤ 50 VCC |
| Voltaje de aislamiento | ≤ 100 M ohmios 250 V CC |
| vida laboral | ≤ Un millón de ciclos |
| Temperatura de trabajo | -40°C a 70°C |
| Humedad de trabajo | 40°C - ≤ 98% HR |
| Presurización de materiales básicos | 1500 VCC |
Ventajas competitivas
Diseño y estética
- Hermosa apariencia con colores ricos y vibrantes.
- Diseños totalmente personalizables para reflejar la individualidad del producto.
- Panel lavable con protección duradera del color.
- Los personajes, logotipos y contenidos del panel permanecen intactos sin sufrir daños.
Rendimiento y durabilidad
- Tamaño compacto, peso ligero y perfil delgado
- Excelente retroalimentación táctil y resistencia a la abrasión.
- Instalación y conexión cómodas
- Estanqueidad superior: a prueba de humedad, a prueba de polvo, impermeable, resistente al aceite
- Resistente a la corrosión y erosión contra gases, ácidos y álcalis nocivos.
- Resistente a terremotos y vibraciones.
Rentabilidad y confiabilidad
- Bajos costos de fabricación con diseño de teclado integrado
- Alta vida útil superior a 100 millones de ciclos
- Fácil de operar con un rendimiento intuitivo, seguro y confiable
- 100% funcionalmente probado internamente
- Componentes garantizados sin problemas intermitentes.
Parámetros técnicos adicionales
| Resistencia de aislamiento | <100 MΩ, 250 V CC |
| Resistencia de contacto | <1Ω/cm |
| Voltaje de funcionamiento | ≤ 50 VCC |
| Corriente de trabajo | 25-100 mA, 0-30 VCC |
| Fiabilidad/vida útil | >1 millón de veces / Soporta millones de ciclos |
| Humedad de funcionamiento | Cuando 40°C, <98%RH |
| tiempo de primavera | ≤ 5 ms |
| Voltaje del sustrato | 2000 VCC |
| Flexibilidad de la cola | Cualquier ángulo dentro de los 180 grados |
| Cambiar viaje | Tipo plano: 0,05-0,3 mm/Tipo táctil: 0,3-1,5 mm |
Especificaciones personalizadas disponibles con teclas de varias formas. Contáctenos para obtener información más detallada y discutir sus requisitos específicos.
