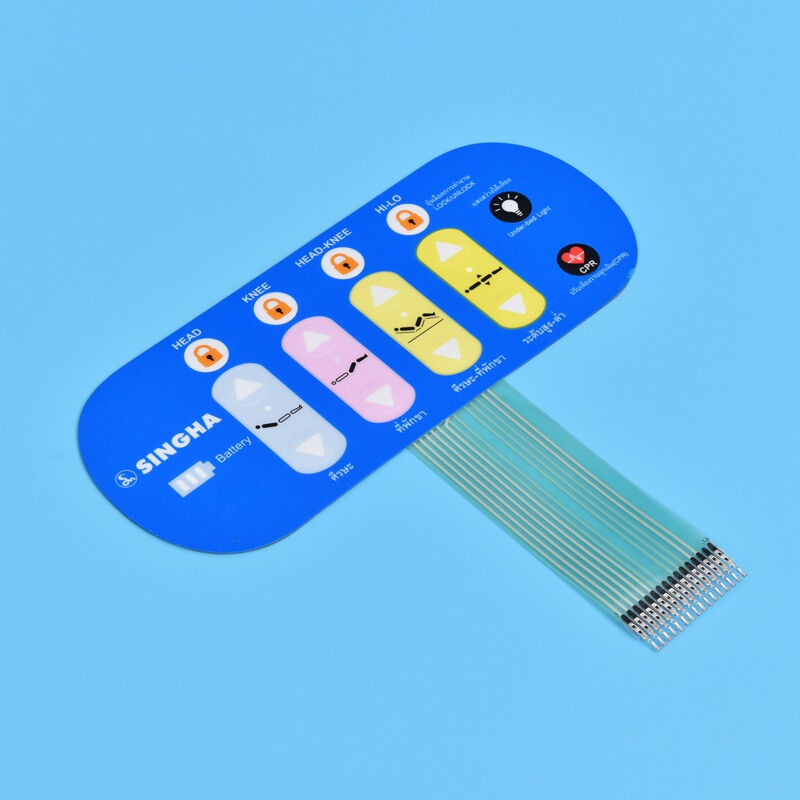

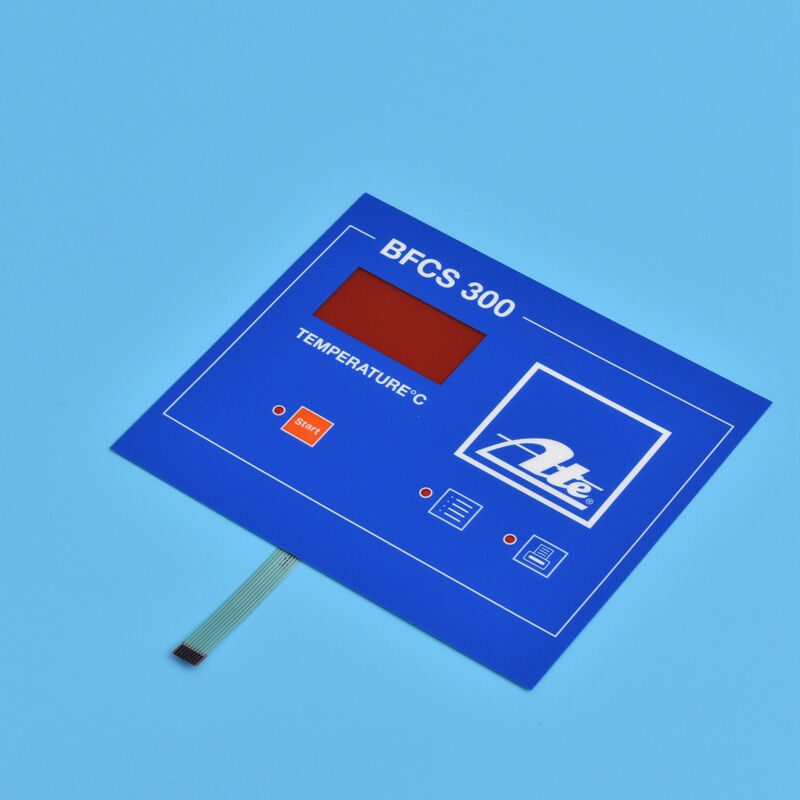

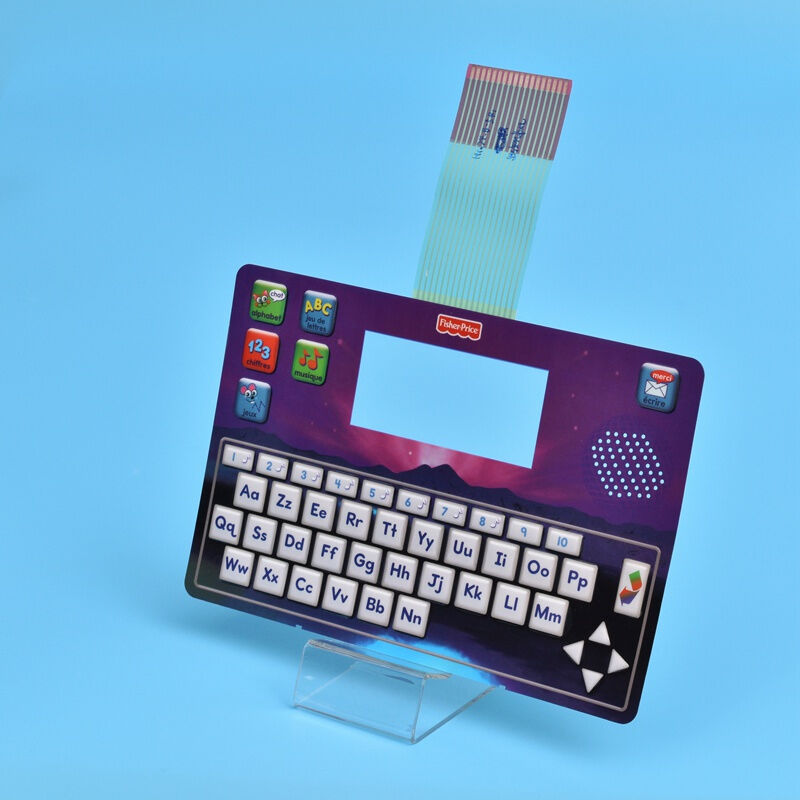

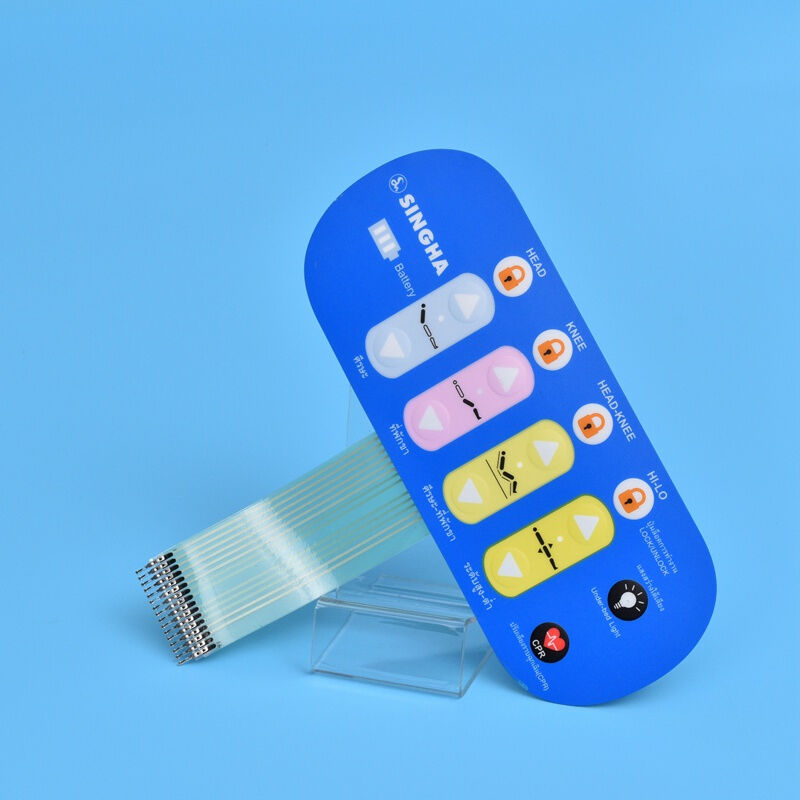

Flexible Printing Swith Panel FPC Control Keypad Circuit Board

Placa de circuito de teclado de control FPC con panel de impresión flexible

Productos - Interruptor de membrana flexible

Resaltar

teclado de control del interruptor de membrana flexible
,
Panel de interrupción de la placa de circuito FPC
,
teclado con interruptor de impresión flexible
Modelo NO.

HC-FPC-022
Modo de combinación

Placa Flexible Adhesiva
Adhesivo conductor

Pasta de plata conductora
Retardante de llama

V2
Tecnología de procesamiento

lámina electrolítica
Materia prima

Cobre
Materiales aislantes

resina organica
Tensión máxima

50 V de corriente continua
Corriente máxima

100mA
Resistencia de contacto

0.5-10Ω
Resistencia de aislamiento

≥100MΩ
Resistencia dieléctrica

250VRMS
Fuerza de actuación

57 a 397 gramos
Carrera del interruptor

0,1 a 1,5 mm
Temperatura de funcionamiento

-20 a 80°C
Cantidad de orden mínima

100

Placa de circuito de teclado de control FPC con panel de impresión flexible

Name: Placa de circuito de teclado de control FPC con panel de impresión flexible
Brand: TKM MEMBRANE TECHNOLOGY LTD.
Availability: InStock

button button

Obtener precio Contactar ahora

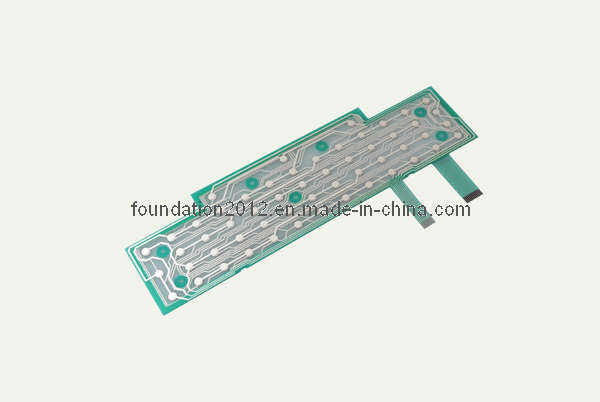

Panel de conmutador de impresión flexible FPC Control de teclado de circuito

Un teclado de control de circuito impreso flexible de alto rendimiento diseñado para un funcionamiento confiable en aplicaciones industriales.

Características clave

Material de recubrimiento: poliéster (PET) de AUTOTYPE o policarbonato (PC) de LEXAN
Adhesivo trasero: 3M 467MP, 3M 468MP y opciones equivalentes
Compatibilidad del color: Pantone y RAL
Diseño personalizado de la cola, pines y circuitos según los requisitos del cliente
Disponible con configuraciones de cúpula metálica o de cúpula poli

Especificaciones eléctricas

Circuito de potencia máxima: 50 V CC, 100 mA, 500 mW
Resistencia de contacto: 0,5-10Ω (varía según la longitud de las huellas y el material)
Resistencia de aislamiento: ≥ 100 MΩ a 100 V
Resistencia dieléctrica: 250 VRms (50 a 60 Hz/min)
Rebote del contrato: ≤ 10 ms

Especificaciones mecánicas

Fuerza de activación: tipo plano = 57 a 284G (2 a 10 oz), tipo táctil = 170 a 397g (6 a 14 oz)
Trazo del interruptor: tipo plano = 0,1 a 0,5 mm, tipo táctil = 0,6 a 1,5 mm

Especificaciones medioambientales

Temperatura de funcionamiento: Cúpula plana/metálica: -20°C a 80°C, cúpula poliesférica: -20°C a 55°C
Temperatura de almacenamiento: cúpula plana/metálica: -40°C a 80°C, cúpula poliesférica: -40°C a 60°C
Humedad de funcionamiento: 90% a 40°C durante 240 horas
Vibración: 20 GS máximo (10 a 200 Hz, MIL-STD-202, M204, condición B)

Especificaciones técnicas

Resistencia al plomo del alambre	Se aplican las siguientes medidas:	Tiempo de vida	> 1 millón de veces
Corriente nominal	25-100mA, 0 ~ 30V de corriente continua	Temperatura de funcionamiento	-104 ° F ~ 158 ° F
Voltagem nominal	El valor de las emisiones de dióxido de carbono	Operación Humedad	a 104°F, < 98% de HRC
Resistencia al aislamiento	< 100 MΩ, 250 V de corriente continua	Tiempo de la primavera en la cúpula	< 5 ms
Viaje de conmutación	Tipo plano 0,05-0,3 mm Tipo táctil: 0,3-1,5 mm	Material de base resistir el voltaje	Con una potencia de corriente continua de 1500 V
Flexibilidad de la cola	Cualquier ángulo dentro de 180 grados
